実行結果を示すグラフ

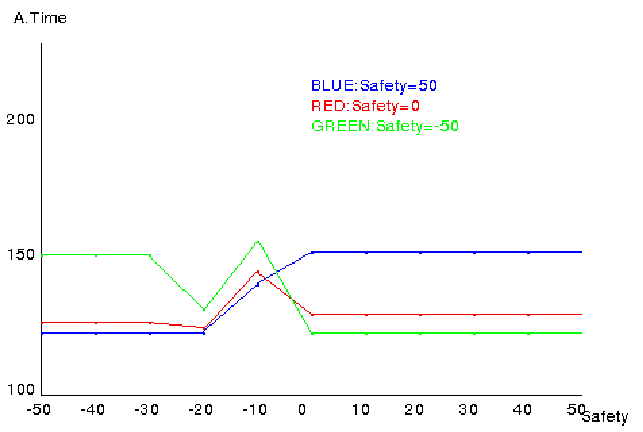

Figure 5.6: Safety変数の変化と目標到達平均時間
\includegraphics[width=35zw,height=35zw,keepaspectratio]{safety01.eps}
  • 他の変数の設定
    • SPEED = 5
    • TRACK_SP = 5
    • MyArea = 200
    • Roundy = 5
    • Position = 5
    • NUMBER = 4
  • 縦軸：全員の目標到達平均時間
  • 横軸：赤集団のSafety変数の値
  • 青のグラフ：青集団のSafety変数の値=-50
  • 赤のグラフ：青集団のSafety変数の値=0
  • 緑のグラフ：青集団のSafety変数の値=49

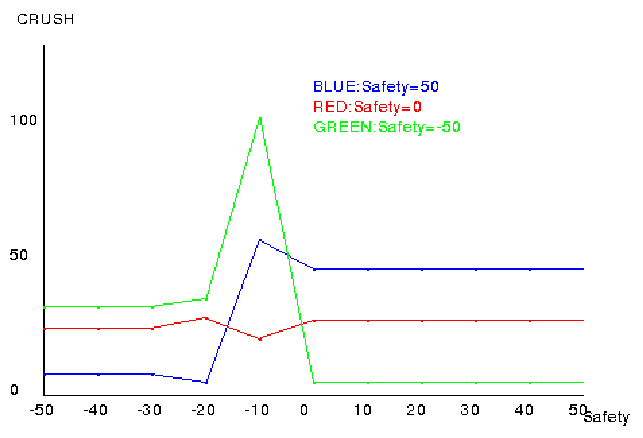

Figure 5.7: Safety変数の変化と緊急回避エリア侵入回数
\includegraphics[width=35zw,height=35zw,keepaspectratio]{safety11.eps}
  • 他の変数の設定
    • SPEED = 5
    • TRACK_SP = 5
    • MyArea = 200
    • Roundy = 5
    • Position = 5
    • NUMBER = 4
  • 縦軸：他集団との緊急回避エリア侵入回数
  • 横軸：赤集団のSafety変数の値
  • 青のグラフ：青集団のSafety変数の値=-50
  • 赤のグラフ：青集団のSafety変数の値=0
  • 緑のグラフ：青集団のSafety変数の値=50
